Zbra?ové systémy s okrajovým zápalem ráže 22 LR (Long Rifle) - nap?. malorážky - se ?adí k systém?m menších balistických výkon? (ús?ová energie kolem 150 až 200 Joul?).

 Maximální tlaky prachových plyn? v hlavni však p?íliš nezaostávají za tlaky výrazn? výkonn?jších systém? a blíží se hranici 200 MPa.

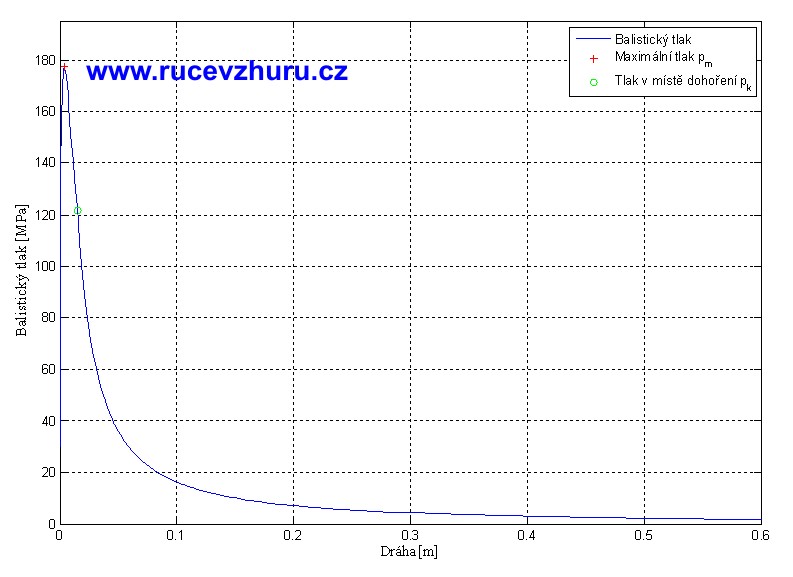

Obrázek - Graf závislosti balistického tlaku na dráze st?ely ráže 22 LR
(autor Ing. Lud?k Jedli?ka, PhD)

V grafu na obrázku je modelový pr?b?h st?edního balistického tlaku v megapaskalech (MPa) podél hlavn? délky 600 mm. Údaje platí pro výkonn?jší náboj s hmotností prachové nápln? 0,08 g a hmotností st?ely 2,56 g. Uvedené údaje jsou však orienta?ní, nebo? vnitrobalistické pom?ry jsou u systém? nižších výkon? s okrajovým zápalem výrazn? ovlivn?ny ho?ením zápalkové slože v okraji nábojnice, jejíž výbušiná?ské vlastnosti a tedy i "energetický p?ínos" do systému lze pom?rn? nesnadno definovat.

Z obrázku je z?ejmé, že nár?st tlaku prachových plyn? na po?átku pohybu st?ely je extrémní a maximální hodnoty* tém?? 180 MPa dosahuje tlak plyn? ve chvíli, kdy st?ela urazila v hlavni dráhu pouze n?kolik milimetr?. Její zrychlení je v této chvíli asi 150 000 g, tj. stopadesáttisíckrát v?tší, než zrychlení tíže.

Po dosažení maxima tlaku plyn? nastává prudký pokles a poté, co st?ela urazila dráhu 10 cm, klesá tlak plyn? na desetinu maxima. Hlavní prolétne st?ela za necelé 2 tisíciny sekundy. Na ústí hlavn?, které opouští st?ela rychlostí asi 370 m/s, je tlak pouze n?kolik megapaskal?, tj. p?ibližn? setina tlaku maximálního. Tím se liší malorážky od jiných palných zbraní, kde jsou ús?ové tlaky ne v procentech, ale spíše v desítkách procent tlak? maximálních. Z grafu je z?ejmé, že velmi nízký tlak by m?la malorážka v ráži 22 LR na ústí i v p?ípad?, že by m?la mnohem kratší hlave? (nap?. 30 cm).

*Pozn.:
Podle normy C.I.P. (?SN 39 5020) je u spot?ebních náboj? ráže 22 LR dovolený maximální tlak plyn? v hlavni 190 MPa (pro srovnání u náboj? druhé, mén? výkonné malorážkové ráže 22 Short je to pouze 130 MPa).
